Seramika yamoq kompozit trubkasi

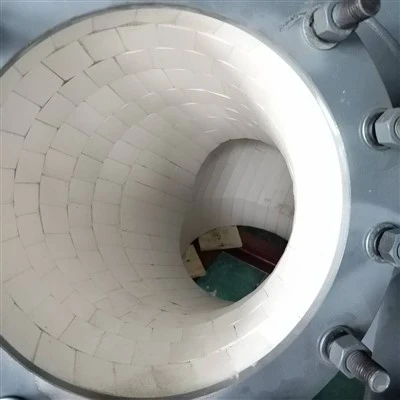

Integral sopol quvurlar va quyma sopol kompozit quvurlardan farqli ravishda, yamoq-tipli keramik astar trubkasi egiluvchan konstruksiya, tirsaklar va tirsaklar kabi maxsus quvur qismlariga moslashish, qulay mahalliy ta'mirlash va mukammal xarajat ko'rsatkichlariga ega. Koʻmir kuli, mineral kukunlari, cüruf va rudalar shlamlari, anʼanaviy choksiz poʻlat quvurlar, aşınmaya bardoshli qotishma quvurlar va rezina astarli quvurlar kabi-qattiqligi yuqori boʻlgan zarrachalar-uzoqlarga uzoq masofalarga tashishda devorlarning tez yupqalanishi, tez-tez yopilishi va texnik xizmat koʻrsatishi kabi jiddiy nuqsonlar mavjud. Seramika yamoqli kompozit quvurlar quvur liniyasining aşınması, eroziyasi va o'rta korroziyaning og'riqli nuqtalarini samarali hal qiladi. Ushbu maqola keramik yamoqli kompozit trubaning strukturaviy tarkibi va fizik-kimyoviy xususiyatlarini ishlab chiqadi, uning farqlangan raqobatbardosh afzalliklarini boshqa aşınmaya bardoshli quvurlar bilan solishtiradi, sanoatda qo'llanilishining to'liq stsenariysi-ni va qurilishning asosiy nuqtalarini saralaydi, haqiqiy ishlamay qolishning odatiy sabablari va oldini olish choralarini tahlil qiladi, sanoatning og'ir energiya iste'moli tendentsiyasini prognoz qiladi. quyma materiallarni tashish korxonalarining quvurlarni eskirishga qarshi{10}transformatsiyasi uchun texnik ma'lumotni taqdim eting.
Chang va donador materiallarni tashish quvurlari issiqlik energiyasini ishlab chiqarish, ko'mir qazib olish, metallurgiya, minerallarni qayta ishlash, sement ishlab chiqarish, kimyo sanoati va qattiq chiqindilarni qayta ishlash kabi turli sohalarda keng qo'llaniladi. Ushbu quvurlar ichidagi muhitlar asosan qattiq zarrachalar eroziyasiga, suyuqlikning tozalanishiga, kislota-asos muhitining korroziyasiga va harorat o'zgarishiga ta'sir qiladi. Kuchli zarrachalarni tozalash sharoitida oddiy uglerod po'lat quvurlari 3 oydan 12 oygacha qattiq ishqalanishni boshdan kechiradi, bu quvur devorining teshilishi, materialning oqishi, atrof-muhitning ifloslanishi va texnik xizmat ko'rsatish uchun majburiy to'xtatilishiga olib keladi. Yuqori{6}}xromli quyma temir quvurlar yaxshilangan aşınma qarshilikka ega bo'lsa-da, ularning katta og'irligi quvurlarni qo'llab-quvvatlovchi tuzilmalarga sezilarli darajada stress qo'yadi, tirsaklar va maxsus shakldagi quvurlar uchun egilish jarayonini murakkablashtiradi va umumiy transformatsiya xarajatlarini oshiradi. Kauchuk-qoplamali kompozit quvurlar yaxshi zarba buferlash qobiliyatiga ega; biroq ular yuqori haroratlarda va oʻtkir zarrachalarni kesishda qarish, yumshash va ajralishga moyil boʻlib, yuqori haroratli shlak va issiq kulni tashish uchun yaroqsiz holga keltiradi. Integral sinterlangan keramik po'latdan yasalgan kompozit quvurlar ajoyib aşınma qarshilik ko'rsatadi; shunga qaramay, ularning ishlab chiqarilishi uzunligi va quvur diametri cheklovlari bilan cheklanadi. Bundan tashqari, mahalliy shikastlanish yuzaga kelganda, butun quvurni almashtirish kerak, bu esa katta moddiy isrofga olib keladi. Ushbu kamchiliklarni bartaraf etish uchun keramik yamoq kompozit trubkasi paydo bo'ldi. U toʻgʻri quvurlar, tirsaklar, reduktorlar, trubkalar va boshqa murakkab quvur armaturalari uchun-sozlanishi mumkin boʻlgan modulli keramik plitka qoplamasi dizaynidan foydalanadi, bu esa eskirgan quvurlarni maqsadli taʼmirlash va eskirishga chidamlilik, qurilish moslashuvchanligi va toʻliq-sikldan foydalanish xarajatlarini muvozanatlash imkonini beradi. Bu so'nggi yillarda sanoat transport quvurlarini eskirishga qarshi yangilash uchun-asosiy texnik yechimga aylandi. Keramika yamoqli kompozit quvurlarning strukturaviy tarkibi va asosiy materialining xususiyatlari 2.1 Kompozit tuzilma tarkibi Mahsulot tashqi ko'rinishidan ichki qismiga qadar uch qatlamli kompozit tuzilmani o'zlashtiradi: tashqi po'lat quvur asosi, o'rta yuqori haroratga-yumshoqlik va aşınmaya bardoshli{22}} qatlam. Q235 yoki choksiz po'lat quvurdan yasalgan tashqi po'lat quvur quvur liniyasining bosimini, tashqi yuklarni va payvandlash moslamasini ko'tarib, quvur liniyasining umumiy strukturaviy qat'iyligini ta'minlaydi. O'rta yopishtiruvchi qatlam keramik yamoqlarni po'lat quvurga yopishtirish, zarracha zarba energiyasining bir qismini o'zlashtirish va korroziy muhitni po'lat matritsa bilan aloqa qilishdan izolyatsiya qilish uchun maxsus noorganik yuqori haroratli yopishtiruvchi yoki epoksi tuzilmali yopishtiruvchi vositadan foydalanadi. Ichki qoplama oddiy kvadrat, olti burchakli yoki yoy shaklidagi{28}}alumina sopol yamoqlaridan iborat (92%/95% alyuminiy oksidi asosiy navlari). Olti burchakli keramika yamoqlari astarda to'g'ri bo'g'inlar paydo bo'lishining oldini olish, bulamacning kirib borishini va yopishqoq moddalarni tozalashni oldini olish uchun ketma-ket tartibda joylashtirilgan. Og'ir ta'sirli ish sharoitlarida yorilishga qarshi ish faoliyatini yaxshilash uchun tsirkon bilan mustahkamlangan alumina (ZTA) keramik yamoqlaridan foydalanish mumkin.
2.2 Seramika astarining asosiy fizik va kimyoviy xossalari Alumina sopol yamog'i Mohs qattiqligidan 9 gacha, bu kvarts rudasi, gang, uchuvchi kul va boshqa tashiladigan zarrachalarga qaraganda ancha yuqori, aşınmaya chidamliligi oddiy karbonli po'latdan 20-30 baravar va insoniy po'latdan 80 baravar yuqori. Keramika korpusi past porozlik va kuchli kimyoviy inertlik bilan zich bo'lib, sulfat kislota, xlorid kislota, ko'mir atala kislotali suv va ishqoriy kul suvidan korroziyaga chidamli bo'lib, astarni eritmasdan yoki buzmasdan. Keramika qoplamasi yuqori sirt silliqligi va past ishqalanish koeffitsientiga ega, bu esa ho'l kukun va yopishqoq atalaga kamroq yopishadi va shu bilan materialning devorga osib qo'yilganligi sababli quvur liniyasi bloklanishining oldini oladi. Haroratga moslashish nuqtai nazaridan, an'anaviy yopishtiruvchi yamoq quvurlari -30 darajadan 180 darajagacha barqaror ishlashi mumkin, yuqori haroratli noorganik yopishtiruvchi kompozit quvurlar esa 350 darajadan pastroq vaqt davomida issiq shlak va yuqori haroratli gazlarni tashish uchun ishlatilishi mumkin. Seramika yamoqli kompozit quvurlarni keng qamrovli qo'llash afzalliklari
3.1 Ultra{1}}uzoq xizmat muddati va past keng qamrovli foydalanish xarajati Bir xil tashish sharoitida keramik yamoqli kompozit quvurlarning xizmat qilish muddati qotishma po'lat quvurlar va kauchuk quvurlarnikiga qaraganda ancha uzoqroq bo'lgan 5-8 yilga etadi. Yamoq konstruktsiyasining asosiy afzalligi uning qisman ta'mirlash qobiliyatidir: faqat tirsakning qattiq eskirgan joyidagi keramik yamoqni almashtirish kerak, butun quvur liniyasini kesish va almashtirish kerak emas. Bu texnik xizmat ko'rsatish xarajatlarini 70% dan ortiq qisqartiradi va texnik xizmat ko'rsatish vaqtini sezilarli darajada qisqartiradi va shu bilan ishlab chiqarishni to'xtatish natijasida yuzaga keladigan iqtisodiy yo'qotishlarni kamaytiradi. Dastlabki investitsiyalar oddiy po'lat quvurlarga qaraganda yuqori bo'lsa-da, materialni almashtirish, texnik xizmat ko'rsatish va o'chirish yo'qotishlarini o'z ichiga olgan keng qamrovli xarajat butun hayot aylanishi davomida 60% dan ortiq kamayadi.
3.2 Murakkab quvur armatura va{1}}joy qurilishi sharoitlariga yuqori moslashuvchanlik Integral sopol kompozit quvurlar ultra-katta diametrli quvurlar va maxsus shakldagi kavisli quvurlarni ishlab chiqarishda qiyinchiliklarga duch keladi. Bundan farqli o'laroq, keramik yamoqlar tirsaklar, bifurkatsiyalangan quvurlar va konus shaklidagi reduktorlarning ichki devor konturlariga mos-aniq tarzda kesilishi va joylashishi mumkin, bu esa shakllantirishda yuqori moslashuvchanlikni ta'minlaydi. Qurilish jarayoni{6}}yaxshi yo‘lga qo‘yilgan, po‘lat quvurning ichki devorini changdan tozalash va sayqallash, yopishtiruvchi qo‘llash, qoliplash va qoliplash uchun keramik yamoqlarni yopishtirish kiradi. Ushbu yondashuv keng ko'lamli mexanik ishlov berish zaruratini yo'q qiladi, bu esa qurilish maydoni cheklangan fabrikalarda eski quvurlarni yangilash loyihalari uchun juda mos keladi.
3.3 Energiya samaradorligi, oqimni barqarorlashtirish va atrof-muhitni muhofaza qilish afzalliklari Silliq sopol ichki devor quvur o'tkazuvchanligini pasaytiradi, bu esa fan va nasos uskunalari uchun quvvat sarfini 8% -15% kamaytirishga olib keladi va shu bilan transport tizimida energiya tejashga erishadi. Quvur liniyasining oqishi yo'qligi materialning isrof bo'lishi va kul va ruda shlamining oqishi natijasida yuzaga keladigan tuproq ifloslanishini oldini oladi. Keramika qoplamasi-toksik emas va ifloslanishdan xoli{6}}bo'lib, u rangli metall mineral xom ashyoni-tashish uchun mos keladi va po'lat quvurlarning eskirishi natijasida temir ifloslanishining oldini oladi.
3.4 Ajoyib blokirovkaga qarshi{1}}mahsuldorlik Metall va rezina quvurlar yuqori namlikdagi mayda ko'mir kukuni va konsentrlangan ruda eritmasini tashishda materialning yopishishi va qorishishiga moyil bo'ladi. Zich keramika yuzasi ho'l materiallarga zaif adsorbsion kuchlarni namoyon qiladi, devorlarning miqyosi va quvur liniyasi bloklanishini samarali ravishda inhibe qiladi va quvurlarni tozalash va chuqurlashtirish operatsiyalari chastotasini kamaytiradi. Sanoatda qo'llashning odatiy stsenariylari.
4.1 Issiqlik energetikasi sanoati Bu seramika yamoq qoplamalari ko'mir kukunini tashish quvurlarida, uchuvchi kul quruq kulni tashish quvurlarida, shlakli suv quyish quvurlarida, qozonning oltingugurtdan tozalash shlami tirsaklarida va kul bunkasi ulash quvurlarida qo'llaniladigan eng etuk dastur sohasini ifodalaydi. Tirsaklar kul quvurlarida eng qattiq eskirgan komponentlar bo'lib, keramik yamoq qoplamalaridan foydalanish elektr stantsiyalarining kulni tashish tirsaklarida tez-tez teshilish muammosini to'liq hal qilishi mumkin.
4.2 Ko'mir koni va ko'mir kimyo sanoati Seramika yamoq qoplamalari er osti ko'mir atala quvurlari, ganga to'ldirish quvurlari va xom ko'mir yuvish atala tashish quvurlarida qo'llaniladi, ular nam va korroziy er osti ish muhitiga moslashadi va qattiq zarrachalar va er osti suvlarining korroziyaga qarshi ta'siriga chidamli.
4.3 Metallurgiya va foydali qazilmalarni qayta ishlash Ushbu qoplamalar temir javhari konsentrati shlamlari, qoldiqlarni tashish quvurlari, po'lat zavodining yuqori o'choqlari shlakli suv quvurlari va sinterlash kulini tashish quvurlarida qo'llaniladi. Uzoq{2}}ma’dali shlamlarni uzoq masofalarga tashish uchun keramik yamoqli kompozit quvurlar quvurlarning eskirishini kamaytiradi va boyitish fabrikasining uzluksiz ishlashini ta’minlaydi.
4.4 Tsement va yangi qurilish materiallari Seramika yamoq qoplamalari tsement xomashyosi kukunini o'tkazish quvurlari, klinker kulini tashish tirsaklari va vertikal tegirmon cürufini tushirish quvurlarida quvur devoridagi yuqori qattiqlikdagi tsement klinkerining ishqalanish muammosini hal qilishda qo'llaniladi.
4.5 Kimyoviy va qattiq maishiy chiqindilarni qayta ishlash Ushbu qoplamalar korroziy kimyoviy ruda shlamlari va kuydiruvchi uchuvchi kulni tashish quvurlarida qo'llaniladi va quvurlarning xizmat muddatini uzaytirish uchun keramik korroziyaga chidamliligini oshiradi. Umumiy nosozlik usullari va optimallashtirishning oldini olish choralari. Haqiqiy ekspluatatsiya jarayonida keramik yamoqli kompozit quvurlarning asosiy nosozliklari keramik yorilish va astarni degumming bilan bog'liq bo'lib, ular asosan keramik materialning o'ziga xos nuqsonlari emas, balki standart bo'lmagan qurilish amaliyoti va noto'g'ri model tanlash bilan bog'liq. Birinchidan, degumming va peeling po'lat quvurning ichki devoridagi zangni to'liq tozalash, yuqori namlikli muhitda qurish yoki yopishtiruvchi haroratga chidamlilik chegarasidan oshib ketadigan haroratlarda foydalanish natijasida yuzaga kelishi mumkin. Optimallashtirish chora-tadbirlari po'lat quvurlarni zangdan tozalash uchun portlatish, quruq muhitda qurilish ishlarini olib borish va yuqori{6}}haroratli ish sharoitlari uchun yuqori haroratli noorganik yopishtiruvchi moddalarni tanlashni o'z ichiga oladi. Ikkinchidan, seramika yamoqlarining parchalanishi tirsaklardagi oddiy alumina keramikasidan foydalanish natijasida-katta tushish ta'sirida bo'lishi mumkin, bu esa mo'rt yorilishga olib keladi. Optimallashtirish ZTA qattiqlashtirilgan keramik yamoqlarini qattiq ta'sirlangan pozitsiyalar uchun sozlashni va zarba stressini tarqatish uchun olti burchakli tartibni qabul qilishni o'z ichiga oladi. Uchinchidan, yamoqlarning asossiz qo'shilishi tikuvlarda materialning girdobiga olib keladigan bo'lsa, mahalliy konsentrlangan eskirish paydo bo'lishi mumkin. Optimallashtirish oqim vortekslarini kamaytirish uchun chekkalarni yopish uchun kesilgan keramik plitkalardan foydalanishni o'z ichiga oladi.
5. Umumiy nosozlik usullari va oldini olish optimallashtirish strategiyalari Haqiqiy ekspluatatsiya jarayonida keramik yamoqli kompozit quvurlarda kuzatilgan asosiy nosozliklar keramik yorilish va astarni degumminglash bo‘lib, ular asosan keramik materialning o‘ziga xos kamchiliklari emas,-standart bo‘lmagan qurilish amaliyoti va noto‘g‘ri model tanlash bilan bog‘liq. Birinchidan, po'lat quvurlarning ichki devoridagi zangni etarli darajada tozalamaganligi, yuqori namlikli muhitda qurilishi va elimning issiqlik qarshiligi chegarasidan oshib ketadigan haroratlarda foydalanish natijasida degumming va peeling sodir bo'ladi. Optimallashtirish strategiyalari orasida po‘lat quvurlarni zangdan tozalash uchun portlatish usulidan foydalanish, quruq muhitda qurilish ishlarini olib borish va yuqori haroratli ish sharoitlari uchun-yuqori haroratli noorganik yopishtiruvchi moddalarni tanlash kiradi. Ikkinchidan, seramika yamoqlarining parchalanishi tirsaklarda oddiy alumina keramikasidan foydalanish natijasida yuzaga keladi, bu esa tushgan materiallarning sezilarli ta'siriga duchor bo'lib, mo'rt sinishga olib keladi. Optimallashtirish ZTA qattiqlashtirilgan keramik yamoqlarini kuchli ta'sirlangan joylarda joylashtirishni va zarba stressini tarqatish uchun olti burchakli tartibni qabul qilishni o'z ichiga oladi. Uchinchidan, mahalliy konsentrlangan eskirish yamoqlarni irratsional ravishda yopishtirish natijasida yuzaga keladi, bu tikuvlarda material vorteks eroziyasini keltirib chiqaradi. Optimallashtirish oqim girdoblarini yumshatish uchun chekkalarni yopish uchun qirrali keramik plitkalardan foydalanishni o'z ichiga oladi.
6. Sanoatni rivojlantirish istiqboli va xulosasi Mamlakatda sanoat energiya iste'moli, ifloslantiruvchi moddalar emissiyasi va xavfsiz ishlab chiqarish bo'yicha qat'iy qoidalarga rioya qilgan holda, og'ir sanoat korxonalari texnik xizmat ko'rsatish va oqish xavfini minimallashtirish uchun uzoq{1}}foydalanishga-bardoshli quvurlarga kuchli talabni namoyon etadi. Seramika yamoqli kompozit quvurlar moslashuvchan qurilishi va ta'mirlashning past murakkabligi tufayli eski quvurlarni ta'mirlashda bozor ulushini yanada oshirishga tayyor. Materiallar darajasida kompozit quvurlarning umumiy tannarxini yanada pasaytirish uchun past{5}}xarajatli yuqori-boksit sopol xomashyosi va yuqori{7}}haroratli egiluvchan strukturaviy yopishtiruvchi moddalarni ishlab chiqish davom etmoqda. Bundan tashqari, eskirishga chidamlilik va antistatik xususiyatlarni o‘zida mujassam etgan funktsional kompozit sopol yamoqlar ko‘mir changi portlatish-bardoshli quvurlar uchun ishlab chiqilmoqda. Xulosa qilib aytadigan bo'lsak, keramik yamoqli kompozit quvurlar shaklni qayta ishlash va texnik xizmat ko'rsatish nuqtai nazaridan yaxlit aşınmaya bardoshli quvurlar-cheklovlarini yengib o'tadi, po'lat quvurlarning pishiqligini alumina keramikasining yuqori aşınmaya bardoshliligi bilan birlashtiradi va shu bilan quvur liniyasi-uyilishiga qarshi{13}}samarali yechim taklif qiladi. Dastlabki qurilish sarmoyasi oddiy po'lat quvurlardan ko'p bo'lsa-da, xizmat muddatini uzaytirish, qulay texnik xizmat ko'rsatish, energiyani tejash va atrof-muhitni muhofaza qilishning afzalliklari uni quyma materiallarni tashish quvurlarida almashtirib bo'lmaydigan qo'llash imkonini beradi. Kelajakda u issiqlik energetikasi, togʻ-kon sanoati, metallurgiya va boshqa ogʻir sanoat tarmoqlarida quvurlarni eskirishga chidamli transformatsiyalar uchun standart qoplama texnologiyasiga aylanishi kutilmoqda, bu esa anʼanaviy ogʻir sanoatda xavfsiz, yashil va kam uglerodli operatsiyalarni amalga oshirishni osonlashtiradi.
